Napędy przemysłowe

Hörmann Napędy i sterowania do bram przemysłowych

Rozwiązania systemowe w pełni się opłacają: bramy, napędy i sterowania "z jednej ręki" . Nasza bogata oferta obejmuje: napędy, sterowania i sterowniki impulsowe. Bramy mogą być wyposażone w napęd i sterowanie bazowe - czuwakowe, w komfortowe sterowania impulsowe, w różnych wersjach wykonania lub w sterowanie z przetwornicą częstotliwości (FU) do uzyskania szybszego biegu bram. Wszystkie napędy na prąd trójfazowy zapewniają cichy i szybki bieg bramy, długi czas pracy. Wyróżniają się masywną przekładnią z metalu, standardowe rozryglowanie konserwacyjne, typ izolacji 65, zabezpieczeniem napięcia liny i zabezpieczeniem przed podważeniem (w bramach o wysokości do 5000 mm). Zasadniczo wszystkie napędy są dostępne także w wersji FU (z przetwornicą częstotliwości). Do wyboru istnieją cztery sterowania: od sterowania czuwakowego do komfortowego sterowania z przetwornicą częstotliwości, która spełnia wymagania dyrektywy straży pożarnej PN EN 14092.

Napęd łańcuchowy ITO 500 FU, sterowanie 560 do bram uchylnych ET 500 do garaży zbiorczych

  • Prędkość bramy do 0,5 m/s
  • Napęd łańcuchowy z przetwornicą częstotliwości w całości gotowy do montażu
  • Sterowanie 560, 230 V prąd zmienny, z SKS, maks. 25 cykli bramy na godzinę
  • Napęd łańcuchowy ITO 500 FU z odryglowaniem awaryjnym obsługiwanym od wewnątrz
  • Długość szyny do bram o wysokości do 3000 mm, głębokość zabudowy napędu 4850 mm,
  • Wyposażenie dodatkowe do napędu łańcuchowego ITO 500 FU ze sterowaniem 560

Napęd łańcuchowy ITO 500 FU, sterowanie 560 z funkcją łagodnego rozruchu i zatrzymania, do bram przesuwnych ST 500 do garaży zbiorczych

  • Prędkość bramy do 0,5 m/s
  • Napęd łańcuchowy z przetwornicą częstotliwości w całości gotowy do montażu
  • Sterowanie 560, 230 V prąd zmienny, z SKS, maks. 25 cykli bramy na godzinę
  • Napęd łańcuchowy ITO 500 FU z odryglowaniem awaryjnym obsługiwanym od wewnątrz
  • Długość szyny do bram o szerokości do 6000 mm, głębokość zabudowy zależna od szerokości bramy
  • Wyposażenie dodatkowe do napędu łańcuchowego ITO 500 FU ze sterowaniem 560

Wyposażenie dodatkowe do napędów / sterowań

Dodaliśmy do cennika dwukierunkowy 5-kanałowy odbiornik BiSecur z interfejsem magistrali zapewniający stabilny zasięg

  • ESE BS HCP, funkcje: sterowanie kierunkowe, impuls, otwarcie częściowe, zwrotna sygnalizacja statusu, do suchych pomieszczeń
  • ESE MCX BS HCP, funkcje: sterowanie kierunkowe, impuls, otwarcie częściowe, zwrotna sygnalizacja statusu, dodatkowo zewnętrzna antena zabezpieczona przed manipulacją, do suchych pomieszczeń
  • ESEI BS HCP, funkcje: sterowanie kierunkowe, impuls, otwarcie częściowe, zwrotna sygnalizacja statusu

SmartControl - Bramka sieciowa SmartControl

Rozwiązanie oparte na przeglądarce internetowej służące do zdalnej konserwacji bram segmentowych przez portal SmartControl. Bezpieczna transmisja danych oraz zarządzanie przez sieć telefonii komórkowej i serwery spółki T-Mobile (Deutsche Telekom). Czytelny przegląd wszystkich istotnych danych bramy oraz szybkie i zrozumiałe przekazywanie informacji. Wskazówka: możliwość zastosowania tylko w połączeniu z roczną opłatą za korzystanie ze SmartControl.

Bramka sieciowa KNX

Bramka sieciowa do sterowania napędami i sterowaniami firmy Hörmann przez system automatyki budynku KNX

Bramy do hal sportowych

Wyższa uszczelka progowa w bramach SP500 do hal sportowych Nowe uszczelki progowe mają wyższą konstrukcję, dzięki czemu ich odległość do OFF wynosi tylko 8 mm.

Napędy osiowe WA400

Napęd montowany nasadowo, wymaga 300mm wolnej przestrzeni z boku

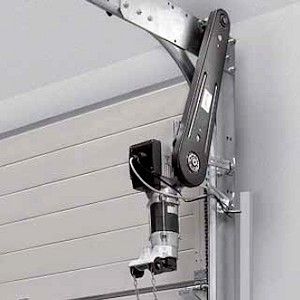

Napęd z przekładnią łańcuchową, wymaga tylko 200mm wolnej przestrzeni

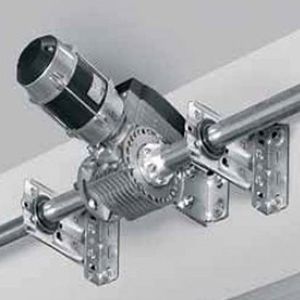

Napęd do montażu centralnego, nie wymaga miejsca z boku

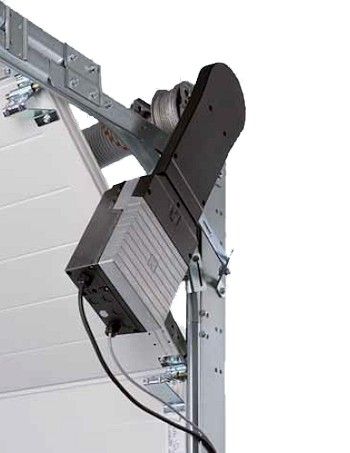

Napęd WA 300

Cechy napędu WA 300 S4:

  • Do bram - max. szerokość 6000 mm, max. wysokość 4500 mm
  • Maksymalnie 150 cykli dziennie lub w garażach zbiorczych maksymalnie 100 miejsc postojowych
  • Zasilanie 230V, 50 Hz, IP65
  • Funkcja łagodnego rozruchu i wyhamowania gwarantuje oszczędną i spokojną pracę bramy
  • Ograniczenie siły w kierunku „Brama otwarta” / „Brama zamknięta”
  • Zintegrowane sterowanie ze sterownikiem na przycisk DTH R
  • Tylko 200 mm na mocowanie z boku
  • Brak konieczności wykonywania instalacji i okablowania na bramie*
  • Brak konieczności instalowania mikrowyłącznika luźnej linki
  • Zużycie prądu w trybie stand-by tylko ok. 1 W (bez innych podłączonych elementów wyposażenia elektrycznego)
  • Zintegrowane przyciski obsługi "Otwórz/Stop/Zamknij"
  • Automatyczne zamykanie (tylko w połączeniu z fotokomórką/kratą świetlną i lampami sygnalizacyjnymi)
  • Dostępny ze zintegrowanym lub osobnym sterowaniem

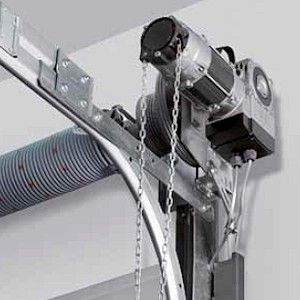

Napęd osiowy WA 400 z przekładnią łańcuchową i awaryjnym łańcuchem ręcznym

Napęd WA 400 polecamy przy niewielkiej ilości miejsca na montaż z boku do wszystkich typów bram do 7000 mm. Napęd z przekładnia łańcuchową jest wymagany do rodzajów prowadzenia: L, LD, H8. Napęd ten jest szczególnie oszczędny dla bramy dzięki bezpośrednio przenoszonej sile. Standardowy montaż: pionowo, alternatywnie poziomo. Możliwość łączenia ze sterowaniami.

Napęd osiowy WA 400 M do mocowania centralnego z zabezpieczonym rozryglowaniem

W tej wersji wykonania napęd jest montowany centralnie na wale sprężynowym, dzięki czemu w ogóle nie wymaga miejsca na mocowanie boczne. Uwaga na wysokość nadproża! Napęd WA 400 M jest dostępny standardowo z zabezpieczonym rozryglowaniem, przy pomocy którego wygodnie odblokowuje się napęd z poziomu posadzki (patent firmy Hörmann). Napęd WA 400 M nadaje się do niemal wszystkich rodzajów prowadzeń. Można go łączyć ze sterowaniami A/B 445, A/B 460 i B 460 FU.

Sterowanie impulsowe A/B 445 (400/230 V)

Ta opatentowana kołnierzowa wersja wykonania jest szybko i prosto montowana na wale sprężynowym i wymaga o wiele mniej miejsca na mocowanie boczne niż napędy nasadzane innych oferentów. Standardowy montaż: poziomo, alternatywnie pionowo. Możliwość łączenia ze sterowaniami A/B 440, A/B 445, A/B 460 i B 460 FU. Alternatywą dla awaryjnego łańcucha ręcznego może być niedrogie rozryglowanie konserwacyjne z awaryjną korbą ręczną lub - najtańsze rozwiązanie - rozryglowanie konserwacyjne z klapą zamykającą, które jednak polecane jest tylko do bram o wysokości maks. 3000 mm.

Sterowanie

A/B 460

  • centrala sterująca A/B z okablowaniem systemowym do napędu
  • zabezpieczenie krawędzi dolnej SKS

  • zabezpieczenie poluzowanych linek

  • napięcie zasilania 3N-400V,PE

  • częstotliwosć robocza 50/60 Hz

  • napięcie sterownicze 24V DC

  • zasilanie dla urządzeń zewnętrznych  24V DC,500mA

  • dopuszczalny zakres temperatur -20 +60

  • wybór typu pracy napęd czuwakowy /impulsowy

  • automatyczne zamykanie po zaprogramowanym czasie

  • regulacja i ustawienia parametrów  z poziomu operatora

  • zintegrowane przyciski sterownicze

Napęd osiowy WA 400 do podłączenia kołnierzowego z awaryjnym łańcuchem ręcznym

  • Sterowanie montowane oddzielnie od napędu
  • Sterowanie i komponenty płyty bramy posiadają typ izolacji IP 65 (izolacja strugoszczelna). Podłączenie przy pomocy wtyczki CEE spełnia wymogi klasy izolacyjności IP 44
  • Wybór menu od zewnątrz bez konieczności zdejmowania pokrywy obudowy, za pomocą podwójnego siedmiosegmentowego wyświetlacza
  • Regulacje przeprowadza się nie na silniku, lecz na sterowaniu przy pomocy elektronicznych sterowników położenia bramy
  • Menu serwisowe z licznikiem konserwacyjnym, licznikiem cykli i godzin pracy oraz analizą błędów
  • Sygnalizacja zbiorcza zakłóceń za pomocą urządzenia montowanego przez odbiorcę (akustyczna, optyczna lub np. przez telefon komórkowy)
  • Możliwość rozszerzenia do sterowania A/B 460 zamiast kompletnej wymiany

Sterowanie z przetwornicą częstotliwości B 460 FU (230 V)

  • Sterowanie montowane oddzielnie od napędu
  • Dodatkowy sterownik dla drugiej wysokości otwarcia, montowany w pokrywie obudowy oraz zintegrowany zacisk podłączeniowy pod inne sterowniki
  • Sterowanie i komponenty płyty bramy w klasie izolacji IP 65.
  • Podłączenie przy pomocy wtyczki CEE spełnia wymogi klasy izolacyjności IP 44
  • Wybór menu od zewnątrz bez konieczności zdejmowania pokrywy obudowy, za pomocą podwójnego siedmiosegmentowego wyświetlacza
  • Regulacje przeprowadza się nie na silniku, lecz na sterowaniu przy pomocy elektronicznych sterowników położenia bramy.
  • Menu serwisowe z licznikiem konserwacyjnym, licznikiem cykli i godzin pracy oraz analizą błędów
  • Sygnalizacja zbiorcza zakłóceń za pomocą urządzenia montowanego przez odbiorcę (akustyczna, optyczna lub np. przez telefon komórkowy)
  • Blokada działania przy pomocy miniaturowego zamka (z możliwością rozszerzenia o jednostronną wkładkę patentową)
  • Oszczędzająca bramę funkcja łagodnego rozruchu i zatrzymania
  • Regulacja szybkiego biegu (w zależności od prowadzenia)

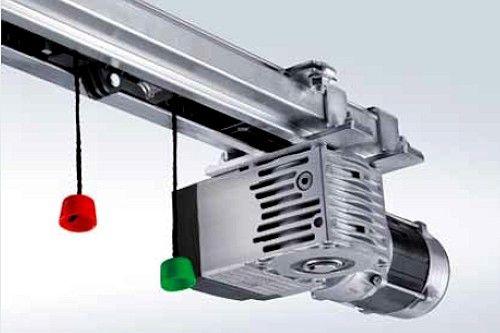

Napęd łańcuchowy ITO 400 z prowadnicą

Napęd oszczędzający miejsce. Nie wymaga miejsca na mocowanie z boku. Rozryglowanie awaryjne odbywa się za pomocą cięgna Bowdena na sankach prowadzących. Możliwe jest także rozryglowanie awaryjne od zewnątrz. Napęd nadaje się do prowadzenia normalnego i dla niskiego nadproża. Możliwość łączenia ze sterowaniami A/B 445 i A/B 460.

Wyposażenie dodatkowe

Odbiorniki

1- do 4-kanałowe, do sterowań A/B 445 A/B 460, B 460 FU



Sterowniki na przycisk i wyłączniki awaryjne

Elementy obsługi do każdej sytuacji montażowej



Fotokomórki

Fotokomórka refleksyjna lub fotokomórka z oddzielnym nadajnikiem i odbiornikiem.



Podłączenie lamp sygnalizacyjnych, w zestawie 2 lampy sygnalizacyjne, kol. pomarańczowy

Jednostka rozszerzająca do sterowań A/B 445, A/B 460 i B460 FU



Sterowania specjalne

Płytki obwodu drukowanego położeń krańcowych, wielofunkcyjne płytki obwodu drukowanego, cyfrowy włącznik zegarowy tygodniowy, pętle indukcyjne i radarowe sygnalizatory ruchu. Specjalne sterowania pod zamówienie klienta są możliwe na zapytanie.

Nadajnik do sterowania impulsowego

Nadajniki od 2 do 6 przycisków



Sterownik na klucz

Do montażu pod- i natynkowego.



Sterowniki kodowane cyfrowo

Do wygodnej obsługi bez klucza. Dostępny także jako radiowy sterownik kodowy lub transponder.



Regulacja kierunkiem ruchu, w zestawie 2 kpl. lamp sygnalizacyjnch, kol. czerwony/zielony

Jednostka rozszerzająca do sterowań A/B 460 i B460 FU
