Bramy segmentowe

Dzięki specjalnemu prowadzeniu bramy segmentowe Hörmana pasują do każdej hali i dlatego też nadają się do montażu zarówno w nowych obiektach, jak i w już istniejących budynkach.

Otwarta brama segmentowa zajmuje minimalną przestrzeń tuż pod stropem. Montowana jest za otworem, dzięki czemu nie ogranicza światła przejazdu. Uszkodzenie pojazdu podczas przejeżdżania przez bramę jest wykluczone Hörmann oferuje aż 12 typów prowadzenia bram, dlatego należy dobrać typ prowadzenia w taki sposób, aby w żadnym razie nie utrudniać ruchu w hali. Już od ponad 30 lat Hörmann dostarcza bramy segmentowe, napędy i sterowania jako jeden niezawodnie funkcjonujący system. Wszystkie elementy bram napędzane elektrycznie są idealnie do siebie dopasowane pod względem konstrukcyjnym oraz pod względem bezpieczeństwa technicznego. Bogata oferta Hörmanna umożliwia znalezienie odpowiedniego rozwiązania systemowego w każdym przypadku.

  •  Standard bezpieczeństwa zgodny z nowymi normami Pr. PN EN 12604 i EN 12453

Bramy segmentowe otwierają się pionowo w górę, pozostawiając wolne miejsce przed i za bramą. Segmenty bramy chowają się płasko tuż pod stropem, pionowo nad otworem lub dostosowując się do nachylenia dachu. Ta seria bram to jedyna w swoim rodzaju szeroka oferta, obejmująca bramy top design, których bezpieczeństwo jest potwierdzone certyfikatem. Bramy segmentowe typu speed to konieczność w przypadku zamknięć dla straży pożarnej lub hal, w których szybko realizuje się procesy produkcyjne. Kompaktowe bramy segmentowe stanowią idealne rozwiązanie do jasnych hal o szklanych fasadach i przeszklonych kopułach.

NOWOŚCI

Przemysłowe bramy segmentowe (seria 60) ze stali i aluminium
Napędy i sterowania

Nowa konstrukcja ościeżnicy w bramach serii BR 60



  • Duży promień łuku wynoszący 510 mm gwarantuje cichą pracę bram z wysokimi segmentami (z wyjątkiem prowadzenia typu NH, GD, GS i GK). Udoskonalony, bardziej cichy bieg bramy jest teraz osiągalny w wersji standardowej.
  • W połączeniu z napędem WA 500 FU prędkość bramy wynosi nawet 1 m/s
  • Złączki przejściowe na łuku poziomej i pionowej szyny bieżnej tworzą estetyczne przejście.
  • Większa średnica rolek bieżnych (47 mm) zmniejsza luz na szynie bieżnej.
  • Jednolite wyposażenie rolek bieżnych z długą osią, bez zawleczki.
  • Opcjonalny zestaw „Cichy bieg bramy” zawierający zoptymalizowane rolki bieżne i obejmy rolek z tuleją z tworzywa sztucznego:
    zestaw „Cichy bieg bramy”, ocynkowany
    zestaw „Cichy bieg bramy”, stal nierdzewna
    (potrzebna ilość = liczba segmentów bramy × 2)
  • Podwójna rolka bieżna DL001 zapobiega głośnemu uderzaniu górnego segmentu o nadproże.
  • Wcięcie w stopie ościeżnicy.
  • Możliwość wyboru opcjonalnej stopy ościeżnicy z tworzywa sztucznego:
    zestaw: stopa ościeżnicy z tworzywa sztucznego
  • Zestaw obejm rolek typu S w bramach do ramp przeładunkowych zastępuje wszystkie prowadzenia z prowadnicą pod kątem ostrym (z oferty zostały usunięte prowadzenia typu HG, RG, WG).
  • Większa wysokość przejazdu dla prowadzenia L i nadproża o wysokości 200 mm możliwa jest dzięki opcjonalnej, nakładanej części z uchylnym mechanizmem.
  • Mechanizm uchylny do prowadzenia L zapewniający większe wymiary światła przejazdu: ocynkowany – stal nierdzewna
  • 7 nowych długości podwieszeń (364, 728, 1040, 1404, 1768, 2132, 2435 mm)



  • Wszystkie elementy podwieszeń zmieniły profil z U na profil L, co ułatwia montaż śrub i nakrętek.
  • Opcjonalna pozioma szyna bieżna z szyną C umożliwia zmniejszenie liczby podwieszeń:
    pozioma szyna bieżna z szyną C zapewniającą mniejszą liczbę podwieszeń
  • Dolne ograniczenie szyny bieżnej jako pomoc montażowa
    Zestaw z ogranicznikiem szyny bieżnej Regulowany rygiel przesuwny i obrotowy
  • Dwustronne zabezpieczenie przed podważeniem zapewnia przygotowanie pod opcjonalne wyposażenie przeciwwłamaniowe w klasie RC 2.
  • Proste doposażenie napędu dzięki spójnej koncepcji zabezpieczeń.
  • Nowy regulowany ogranicznik krańcowy na standardowym zderzaku sprężynowym do WA 300
  • Nowy profil dystansowy (20 mm) z nową uszczelką nadproża zapewnia więcej wolnej przestrzeni pod nadprożem, pozwala m.in. przeciwdziałać odkształcaniu się paneli pod wpływem nasłonecznienia w bramach o ciemnej kolorystyce. Profil dystansowy 20 mm, kolor czarny. Uszczelka nadproża, kolor czarny, z płaską szyną mocującą. Zawsze wymagane są obydwa powyższe artykuły.
  • Uszczelka progowa zapewniająca lepszą szczelność i lepsze wartości pomiarowe krawędzi zamykających
  • Łatwiejszy montaż
  • Łatwe naprawy, np. przez wymianę części ościeżnicy, wtykana uszczelka boczna
  • Mniej wariantów elementów konstrukcyjnych, mniejsza liczba komponentów.

RC 2 – bramy o podwyższonej odporności na włamanie zgodnie z DIN TS/18194

  • RC 2 – bramy o podwyższonej odporności na włamanie zgodnie z DIN TS/18194, w tym bramy z prowadzeniem L
  • Dopłata za podwyższoną odporność na włamanie w klasie RC 2 do bram segmentowych SPU F42, grubość konstrukcji 42
  • Dopłata za podwyższoną odporność na włamanie w klasie RC 2 do bram segmentowych SPU 67, grubość konstrukcji 67

Przeszklenie Sandwich typu A: rama z odlewu ciśnieniowego ze szkłem naturalnym

  • Przeszklenie sandwich typu A: rama z odlewu ciśnieniowego z podwójną, przezroczystą szybą ze szkła naturalnego (P4A), 26 mm –  do bram SPU F42 oraz drzwi bocznych NT60 i NT80
  • Przeszklenie sandwich typu A: rama z odlewu ciśnieniowego z potrójną, przezroczystą szybą ze szkła naturalnego (P4A), 51 mm do bram SPU 6. Okna te można stosować również w bramach i drzwiach bocznych w klasie RC 2.

Wykończenie powierzchni bram segmentowych, drzwi bocznych, maskownic i elementów

Dodaliśmy nowy kolor preferowany, czarny na bazie RAL 9005. Usunęliśmy z cennika prowadzenia typu N i H z napędem bezpośrednim S17 i S35.

Wykończenie powierzchni bram segmentowych, drzwi bocznych, maskownic i elementów
stałych

Dodaliśmy nowy kolor preferowany, czarny na bazie RAL 9005. Usunęliśmy z cennika prowadzenia typu N i H z napędem bezpośrednim S17 i S35.

NOWOŚCI

Napędy/sterowania i wyposażenie dodatkowe

Napęd osiowy WA 500 FU/WA 500 M-FU, sterowanie 545 z funkcją łagodnego rozruchu i zatrzymania

Napęd osiowy z przetwornicą częstotliwości w całości gotowy do montażu Sterowanie 545, 230 V prąd zmienny (z SKS, 25 cykli bramy na godzinę)

  • WA 500 FU mocowany kołnierzowo
  • WA 500 FU z przekładnią łańcuchową i rozryglowaniem konserwacyjnym
  • WA 500 M-FU do montażu centralnego (po sprawdzeniu możliwości technicznych)

Wyposażenie dodatkowe do napędu osiowego WA 500 FU ze sterowaniem 545

Napęd osiowy WA 500 FU/WA 500 M-FU, sterowanie 560 z funkcją łagodnego rozruchu i zatrzymania

  • Prędkość bramy do 1 m/s
  • Napęd osiowy z przetwornicą częstotliwości w całości gotowy do montażu
  • Sterowanie 560, 230 V prąd zmienny (z SKS, 25 cykli bramy na godzinę)
  • WA 500 FU mocowany kołnierzowo, z rozryglowaniem konserwacyjnym
  • WA 500 FU z przekładnią łańcuchową i rozryglowaniem konserwacyjnym
  • WA 500 M-FU do montażu centralnego (po sprawdzeniu możliwości technicznych), z zabezpieczonym odryglowaniem
  • Wyposażenie dodatkowe do napędu osiowego WA 500 FU ze sterowaniem 560

Napęd łańcuchowy ITO 500 FU, sterowanie 545 z funkcją łagodnego rozruchu i zatrzymania

  • Napęd łańcuchowy w całości gotowy do montażu
  • Sterowanie 545, 230 V prąd zmienny (z SKS, maks. 25 cykli bramy na godzinę)
  • Napęd łańcuchowy ITO 500 FU z odryglowaniem awaryjnym obsługiwanym od wewnątrz
  • Długość szyny do bram o wysokości do 2500 mm, głębokość zabudowy napędu 3850 mm,
  • Długość szyny do bram o wysokości do 3500 mm, głębokość zabudowy napędu 4850 mm,
  • Długość szyny do bram o wysokości do 4500 mm, głębokość zabudowy napędu 5850 mm,
  • Wyposażenie dodatkowe do napędu łańcuchowego ITO 500 FU ze sterowaniem 545

Napęd łańcuchowy ITO 500 FU, sterowanie 560 z funkcją łagodnego rozruchu i zatrzymania

  • Prędkość bramy do 0,5 m/s
  • Napęd łańcuchowy w całości gotowy do montażu
  • Sterowanie 560, 230 V prąd zmienny (z SKS, maks. 25 cykli bramy na godzinę)
  • Napęd łańcuchowy ITO 500 FU z odryglowaniem awaryjnym obsługiwanym od wewnątrz
  • Długość szyny do bram o wysokości do 2500 mm, głębokość zabudowy napędu 3850 mm,
  • Długość szyny do bram o wysokości do 3500 mm, głębokość zabudowy napędu 4850 mm,
  • Długość szyny do bram o wysokości do 4500 mm, głębokość zabudowy napędu 5850 mm
  • Wyposażenie dodatkowe do napędu łańcuchowego ITO 500 FU ze sterowaniem 560

Stabilny uchwyt montażowy

  • Do fotokomórki jednokierunkowej EL 51, montaż do ościeżnic przemysłowych, w górnym obszarze, złącze sygnalizacji świetlnej
  • Do fotokomórki jednokierunkowej RL 300, montaż do ościeżnic przemysłowych,w górnym obszarze, złącze sygnalizacji świetlnej

Zmiana stopnia ochrony zabezpieczających listew stykowych 8k2

  • Zabezpieczająca listwa stykowa krańcowa 8k2, stopień ochrony IP 67, standardowo
  • Za dopłatą możliwy stopień ochrony IP 68 dla zabezpieczającej listwy stykowej krańcowej 8k2 (zalecany w bramach do myjni)

Dodaliśmy do cennika dwukierunkowy 5-kanałowy odbiornik BiSecurz interfejsem magistrali zapewniający stabilny zasięg

  • ESE BS HCP, funkcje: sterowanie kierunkowe, impuls, otwarcie częściowe, zwrotna sygnalizacja statusu, do suchych pomieszczeń
  • ESE MCX BS HCP, funkcje: sterowanie kierunkowe, impuls, otwarcie częściowe, zwrotna sygnalizacja statusu, dodatkowo zewnętrzna antena zabezpieczona przed manipulacją, do suchych pomieszczeń
  • ESEI BS HCP, funkcje: sterowanie kierunkowe, impuls, otwarcie częściowe, zwrotna sygnalizacja statusu, IP 65
    Odbiorniki można stosować w nowych napędach WA 500 FU i ITO 500 FU ze sterowaniami 545 i 560.

SmartControl - Bramka sieciowa SmartControl

Rozwiązanie oparte na przeglądarce internetowej służące do zdalnej konserwacji bram segmentowych przez portal SmartControl. Bezpieczna transmisja danych oraz zarządzanie przez sieć telefonii komórkowej i serwery T-Mobile (Deutsche Telekom). Czytelny przegląd wszystkich istotnych danych bramy oraz szybkie i zrozumiałe przekazywanie informacji. Wskazówka: możliwość zastosowania tylko w połączeniu z roczną opłatą za korzystanie ze SmartControl.

Bramka sieciowa KNX

Bramka sieciowa do sterowania napędami i sterowaniami firmy Hörmann przez system automatyki budynku KNX.

Triple-LED

Potrójna lampa sygnalizacyjna LED do kolumny STN 1-1 / STN 1-1 B, Triple-LED czerwona/żółta/zielona, 24 V DC.

UPS

Zasilacz awaryjny umożliwiający pracę w razie braku prądu przez maks. 8 godz. i maks. 4 cykle pracy bramy w ciągu 2 godzin (w zależności od temperatury itp.), stopień ochrony IP 20. Zestawienie możliwości zastosowania optycznych urządzeń zabezpieczających.

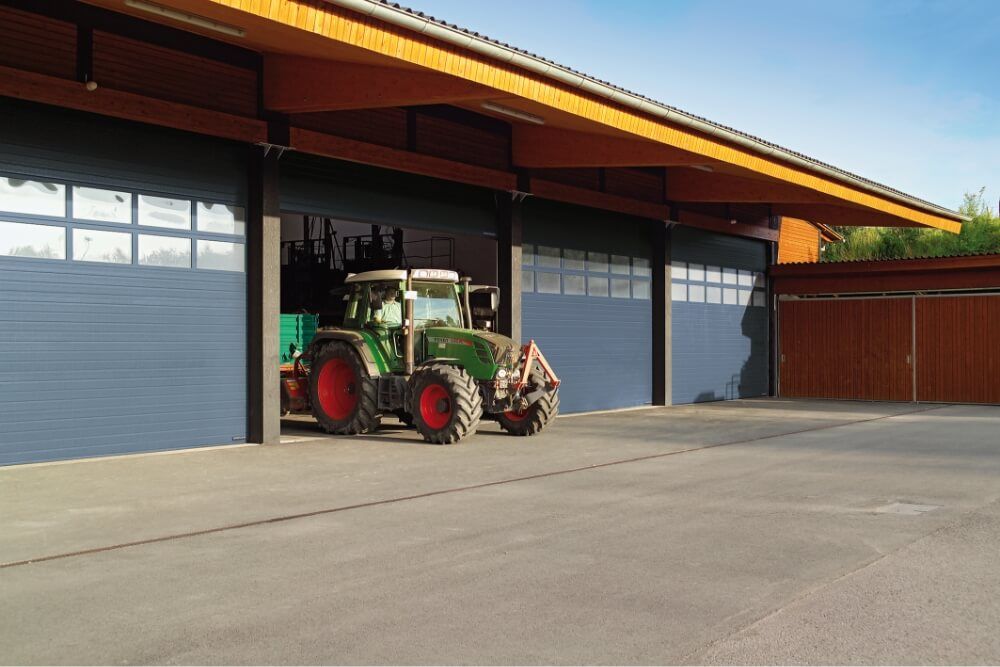

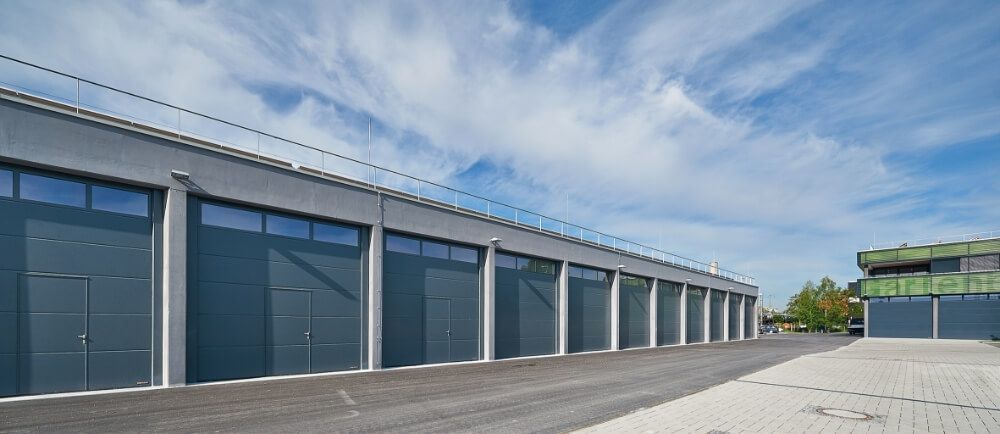

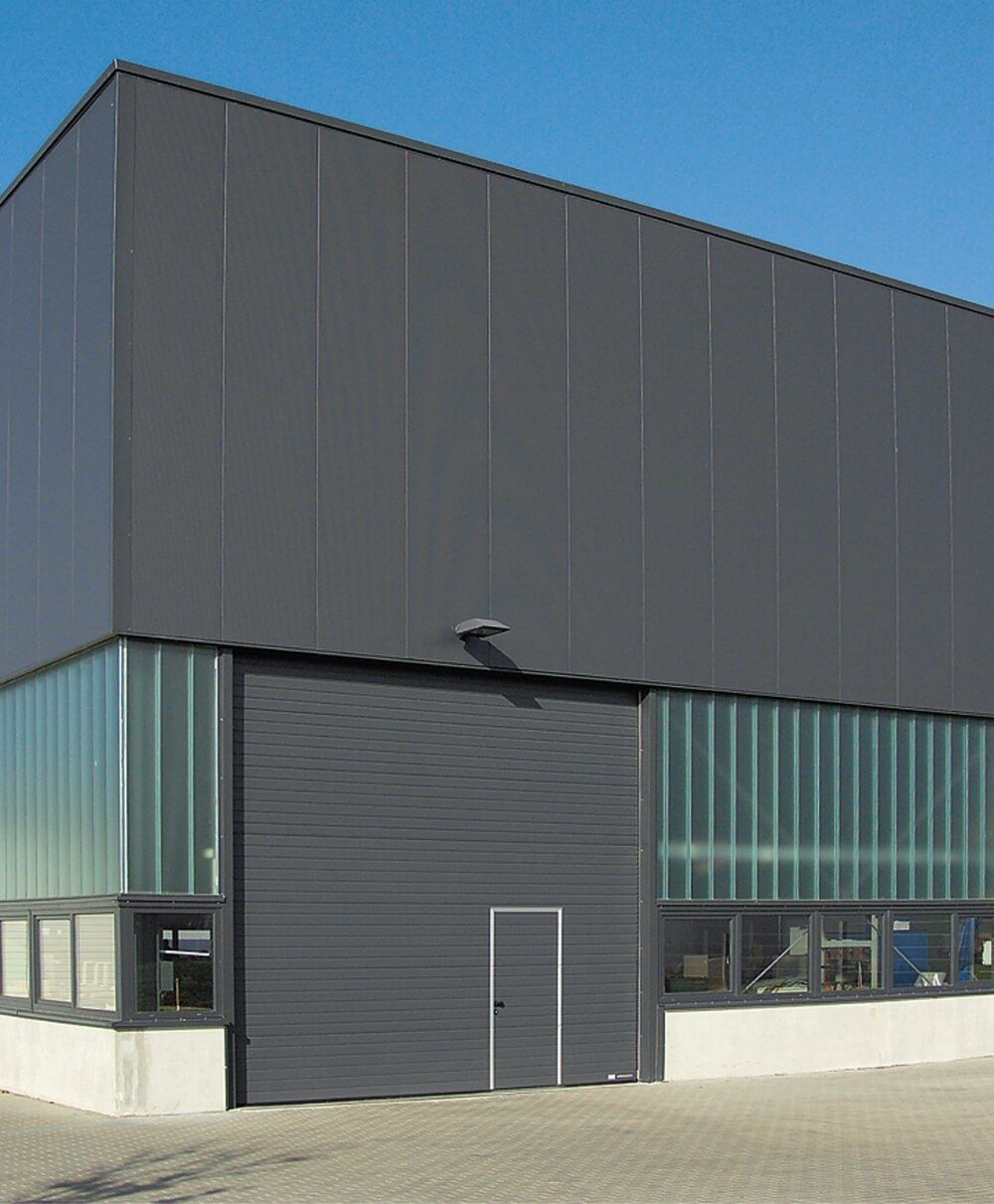

Brama SPU

Właściwa decyzja dla ogrzewanych hal

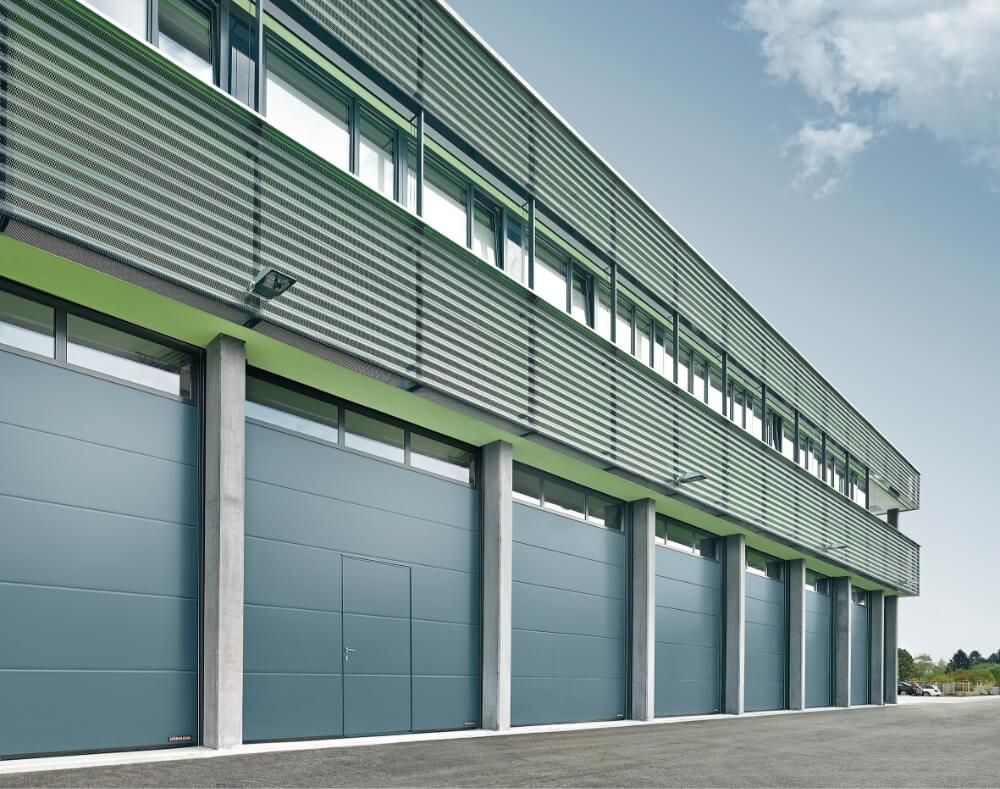

Ocieplana płyta w bramach SPU ma grubość 42 mm na całej powierzchni. Gruby rdzeń izolacyjny wykonany z utwardzonej pianki poliuretanowej w 100% bez freonu zapewnia wysoki współczynnik przepuszczalności cieplnej.

Perfekcyjna i długotrwała ochrona powierzchni płyty bramy
Ocynkowany ogniowo materiał oraz obustronna poliestrowa powłoka gruntująca stanowią optymalne zabezpieczenie przed wpływem niekorzystnych warunków pogodowych. Dzięki powierzchni wytłaczanej w strukturze stucco płyta bramy jest zasadniczo bardziej odporna niż płyta o gładkiej powierzchni.

Dobra stabilność bramy, wysoka jakość wszystkich warstw
Konstrukcja płyty bramy gwarantuje najwyższą stabilność i wytrzymałość. Gruby rdzeń izolacyjny jest wykonany z wysokiej jakości utwardzanej pianki poliuretanowej równomiernie nanoszonej w sterowanym komputerowo procesie ciągłego wypełniania (kontrola jakości RAL). Wynik: trwałe połączenie materiału zapewniające najlepszą izolację cieplną.

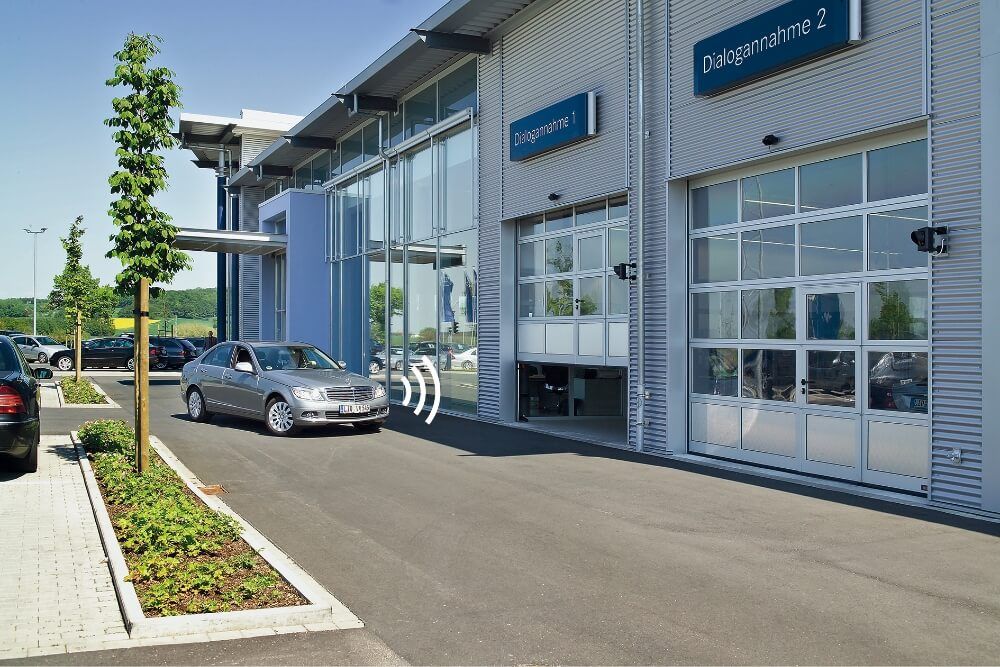

APU stalowo-aluminiowa brama - więcej światła

Ten typ bramy rozjaśnia hale zakładowe, dzięki czemu pracuje się w nich jeszcze przyjemniej. Ale nie jest to jedyna zaleta tej bramy. Jest ona jeszcze bardziej wytrzymała i posiada jeszcze dłuższą żywotność; sprawia to konstrukcja bramy z ocieplanego, stalowego cokołu segmentowego oraz przeszklonych elementów wykonanych w wersji normalnej z eloksalowanych, aluminiowych profili rurowych. Bramy nieocieplane i izolowane termicznie wyglądają tak samo. Oba typy bram skonstruowane są na stabilnym, ocieplanym cokole o wys. 750 mm. Cokół ten jest ocynkowany, tłoczony i pokryty warstwą ochronną tworzywa sztucznego na bazie poliestru. Dostępny standardowo w kolorze białego aluminium RAL 9006. Elementy bramy stanowiące ramę przeszklenia składają się ze ściskanych, aluminiowych profili rurowych, eloksalowanych zgodnie z DIN 17611. Powierzchnia: trawiona, kolor naturalny (E6/B/1). Cokół i elementy bramy dostępne są także w kolorach specjalnych. Izolacja cieplna (DIN 4108) k = 3,2 W/m2 K.)

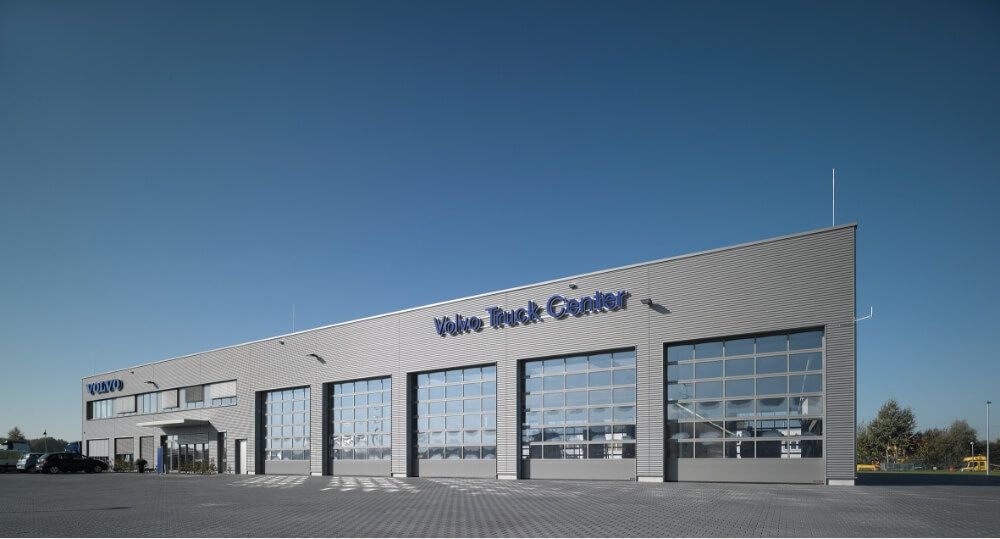

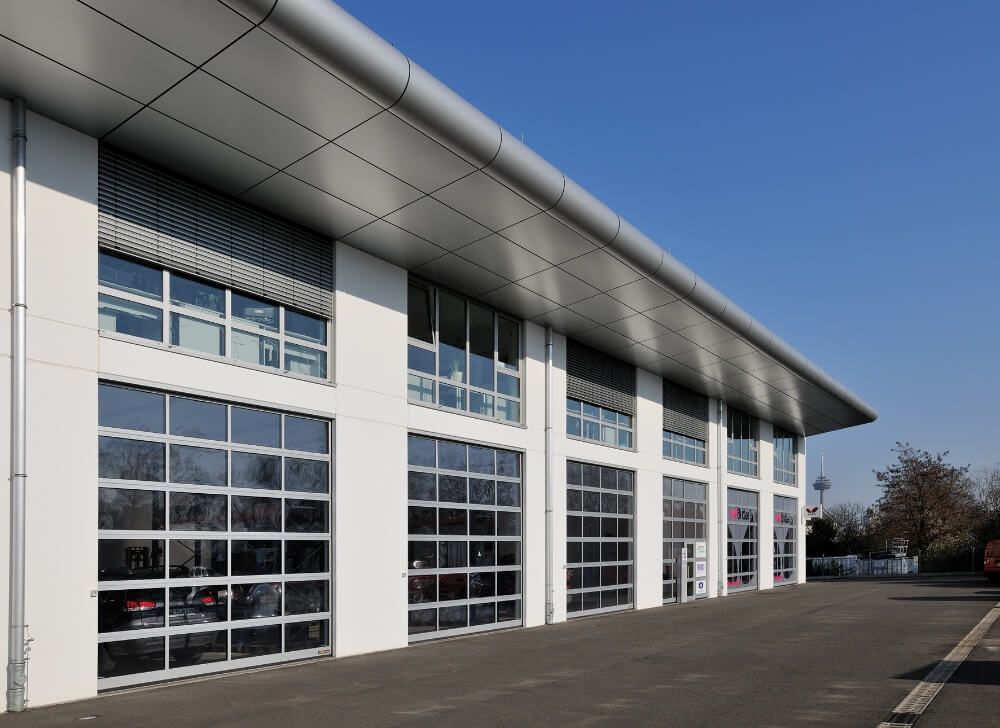

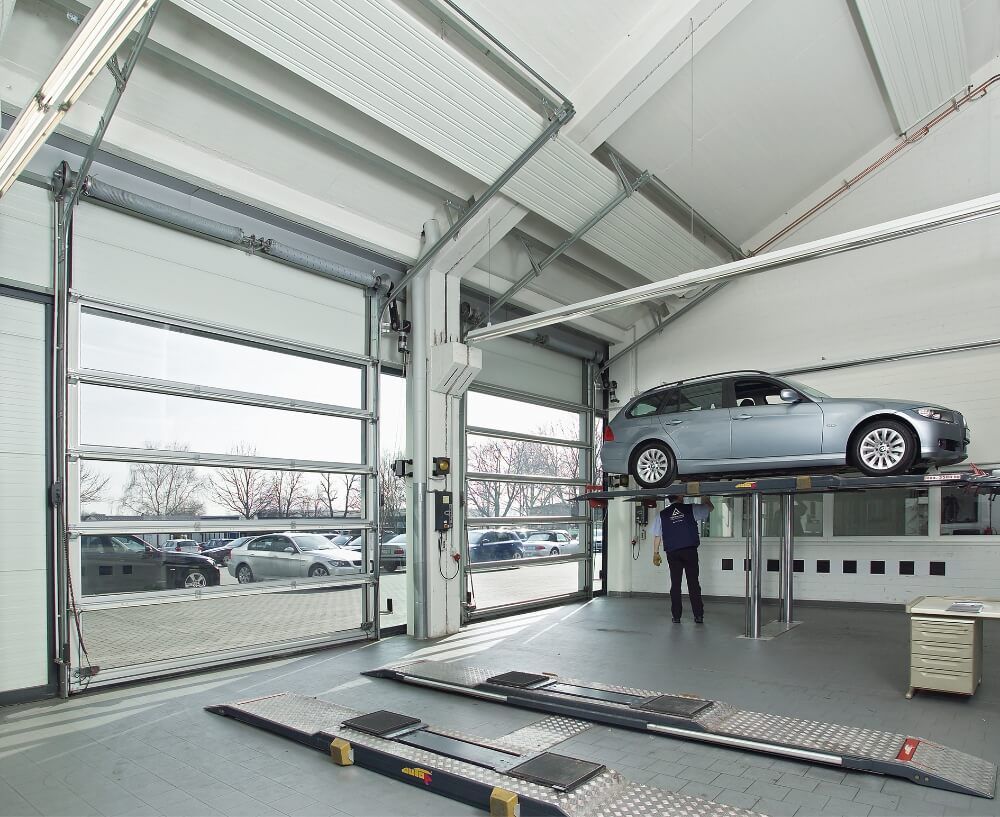

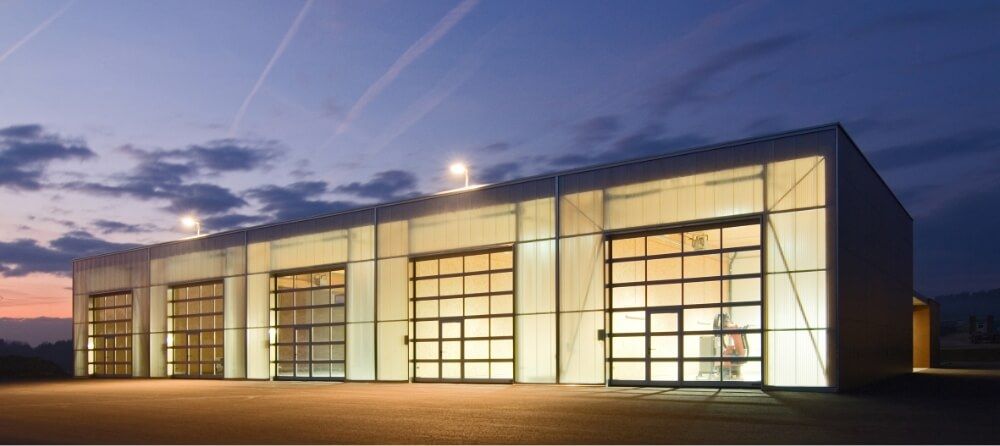

Brama ALR

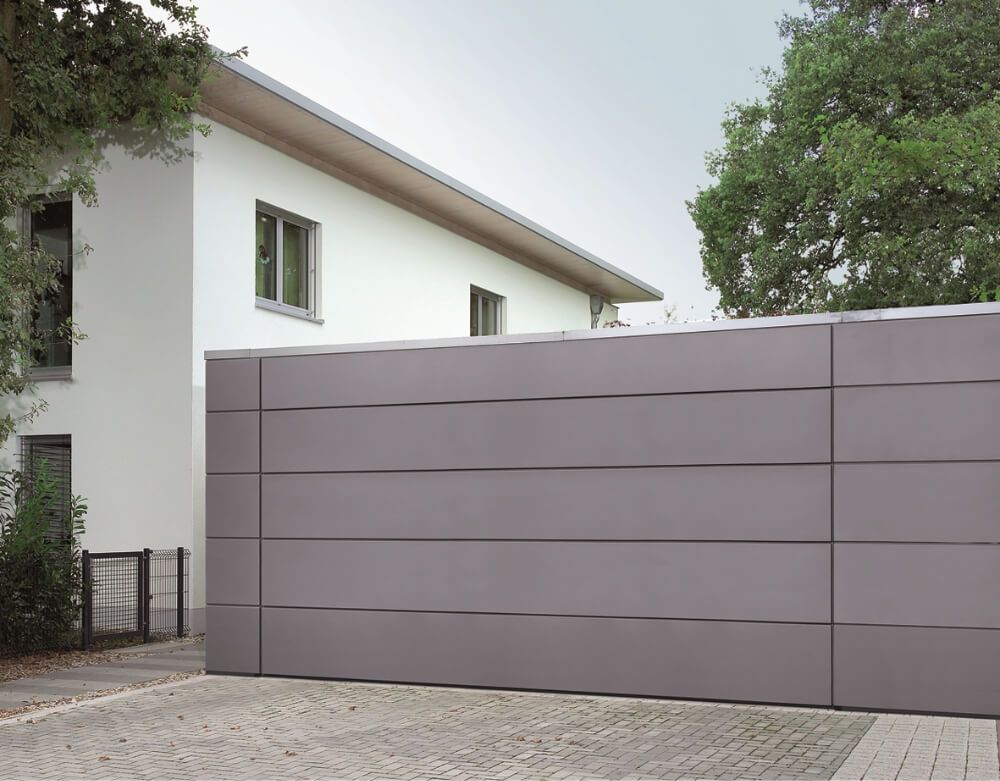

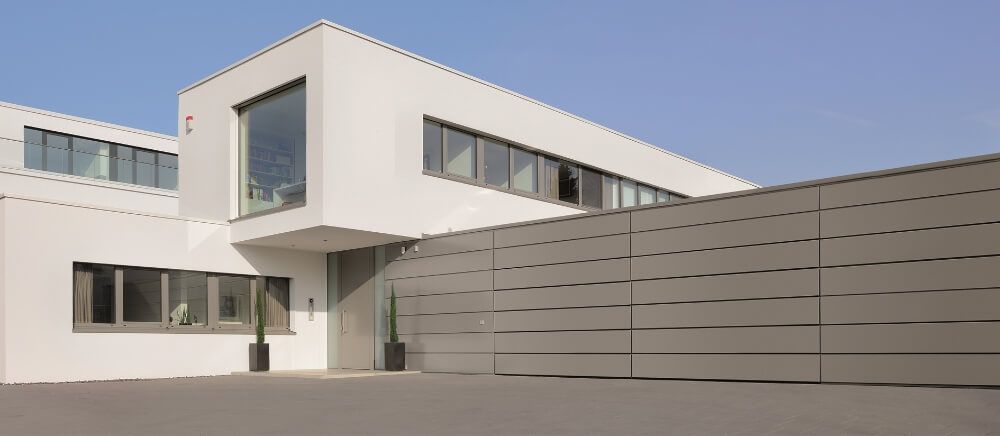

Jeśli chcesz mieć niezawodną bramę, która uatrakcyjni fasadę Twojej hali i rozjaśni wnętrze, wybierz bramę typu ALR. Aluminiowe profile rurowe, w wersji normalnej, ściskane i eloksalowane, są eleganckie, a do tego stabilne i odporne na działanie warunków atmosferycznych. Dolny element bramy wypełniono blachą ze stopu lekkiego (alumangan) o grubości 1,5 mm. Pozostałe elementy bramy zostały przeszklone szybą akrylową o grubości ok. 3 mm. Możliwe są też przeszklenia z szyb pojedynczych lub szkła izolacyjnego. Brama dostępna jest również częściowo lub na całej powierzchni z wypełnieniem nieprzeźroczystym.

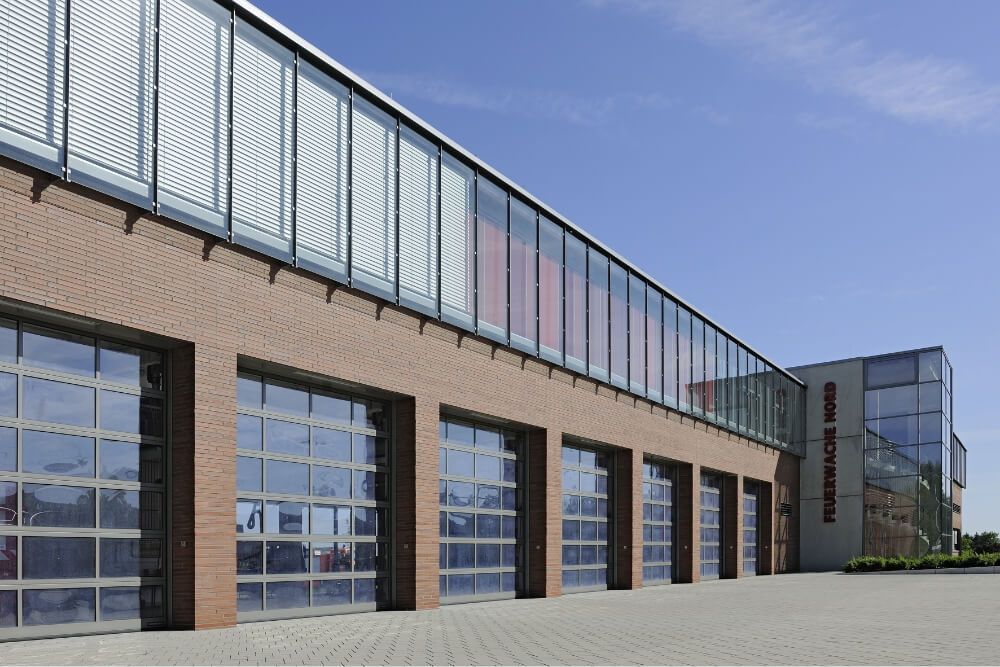

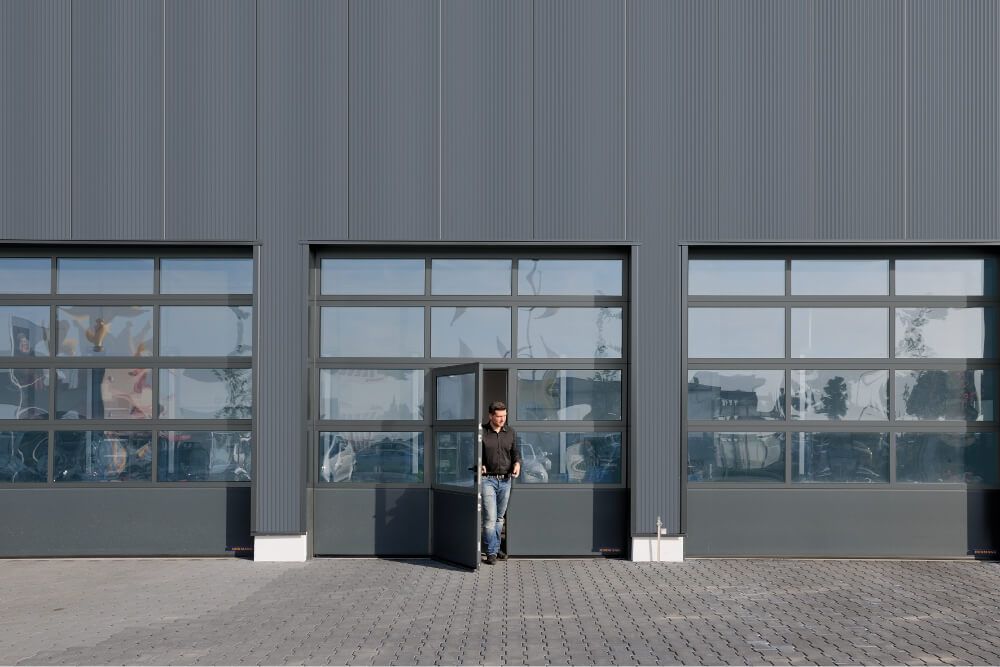

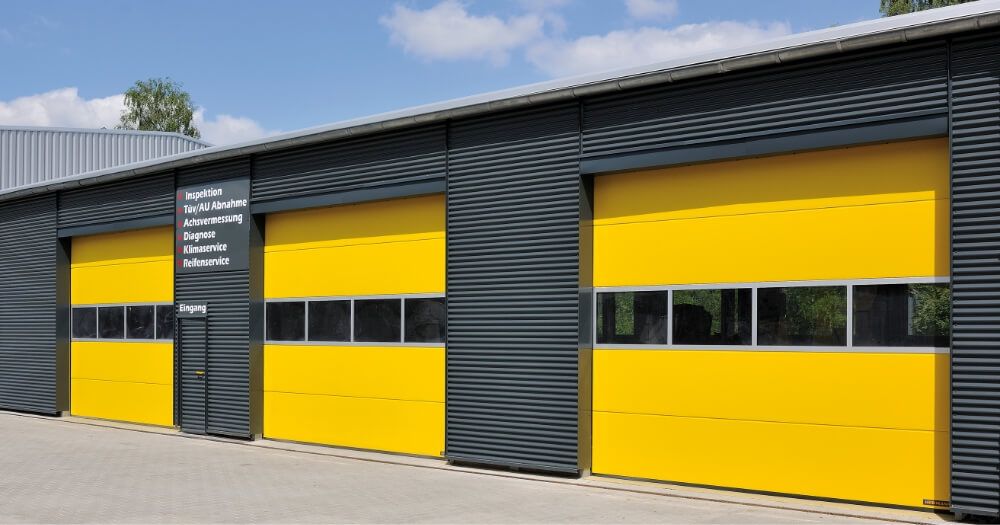

Bramy segmentowe serii 50

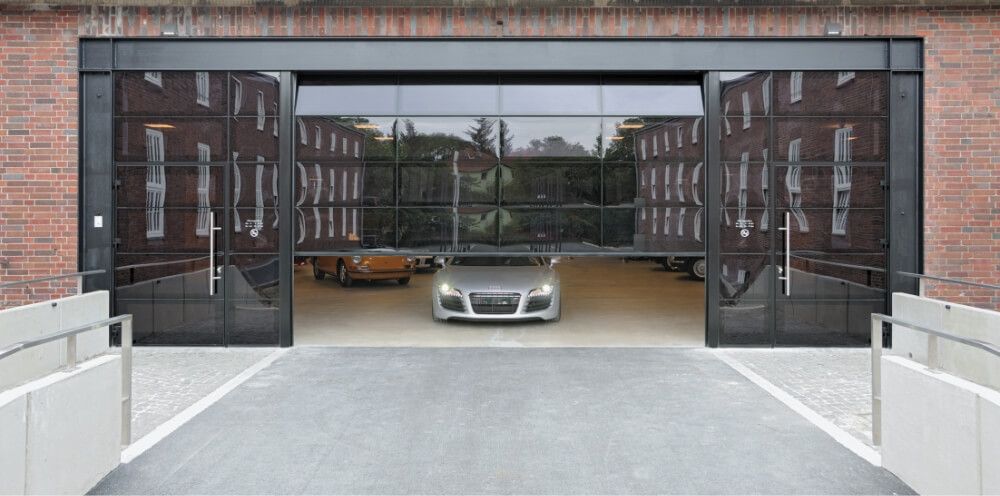

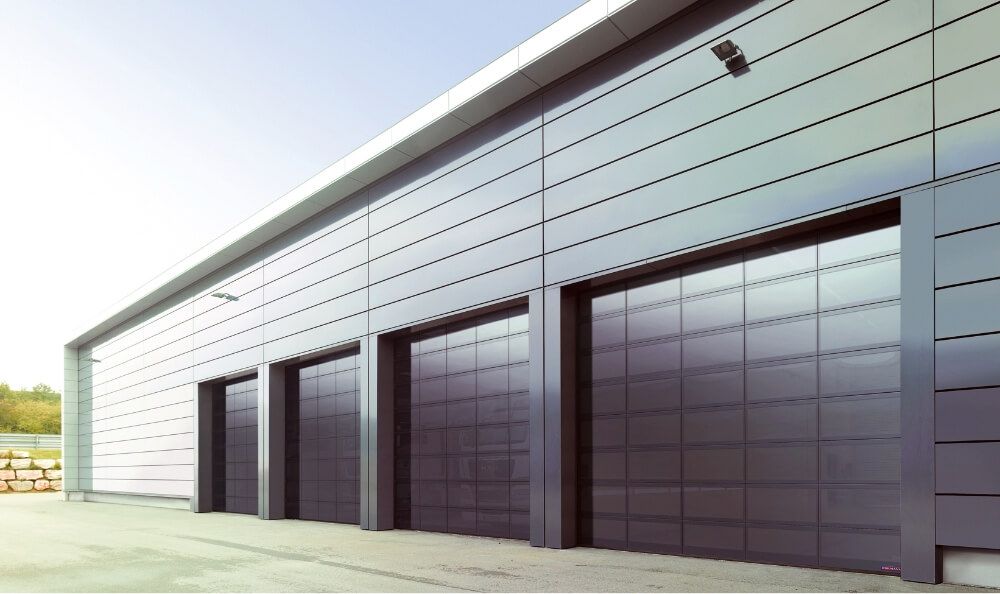

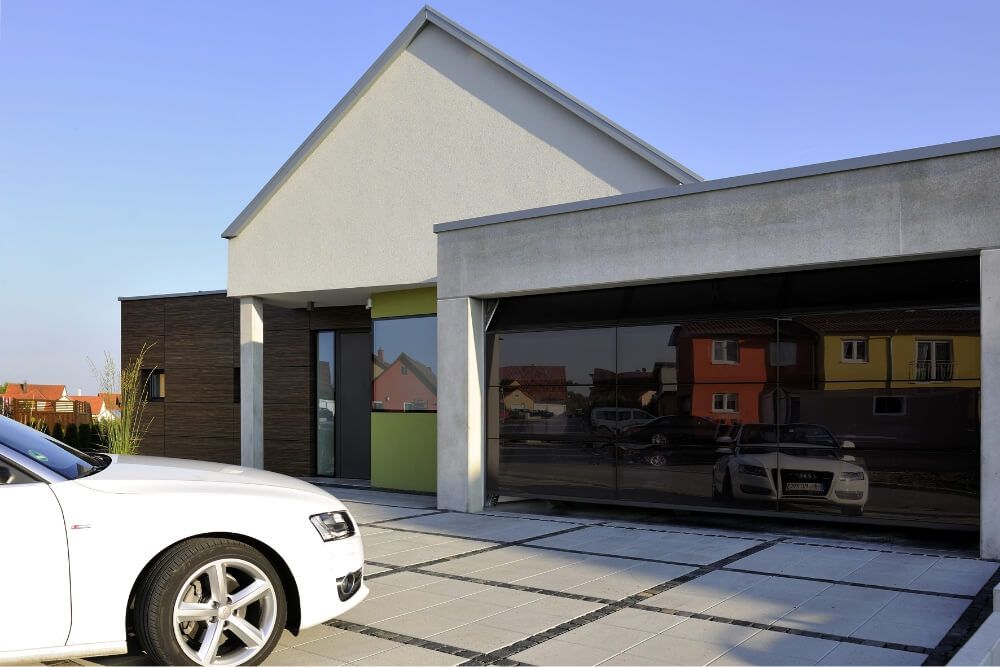

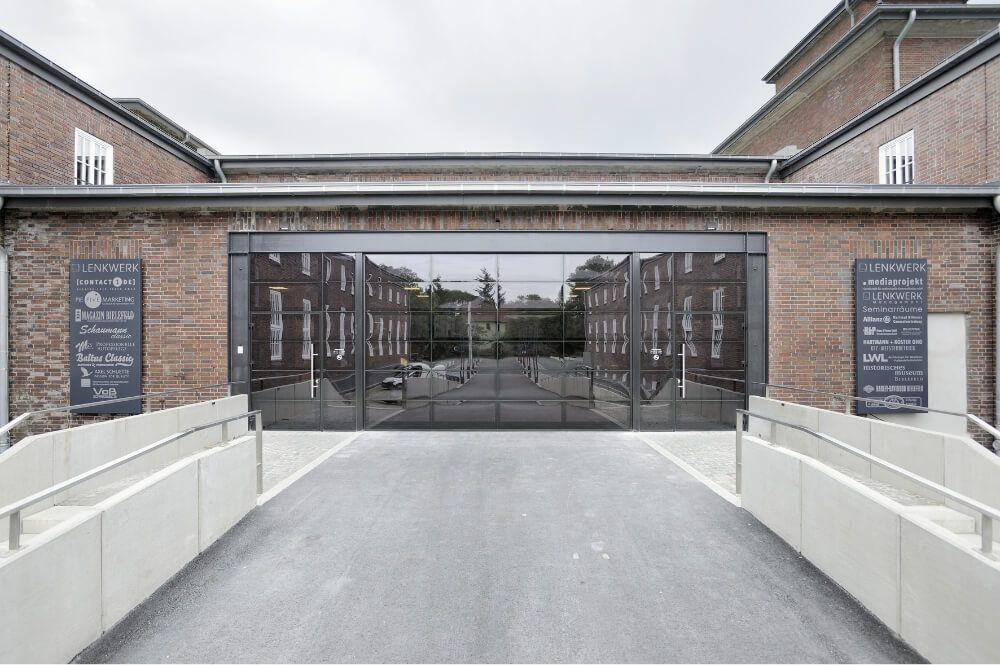

Bramy ALR Vitraplan

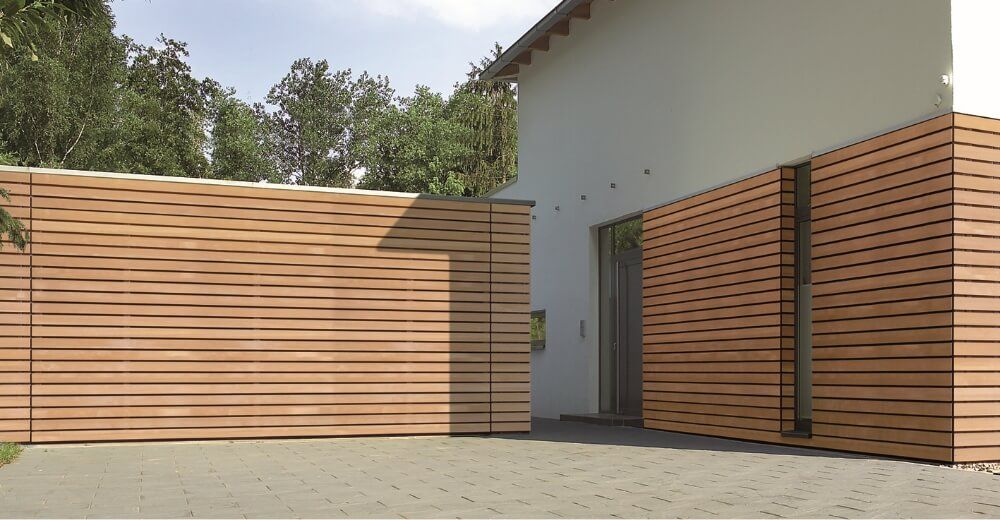

Bramy ALR do zabudowy
